A Materials Scientist’s Playground: Unveiling Quantum Possibilities at MIT.nano

Introduction

Em um mundo onde a computação quântica se torna cada vez mais relevante, a pesquisa e desenvolvimento de qubits – os minúsculos blocos de construção dessa nova era digital – são cruciais. Recentemente, o MIT.nano, um espaço dedicado à inovação e pesquisa avançada, deu um passo significativo nessa direção com a instalação de uma molecular beam epitaxy (MBE), um sistema de deposição física de vapor que promete revolucionar a forma como os cientistas estudam os materiais utilizados na fabricação de qubits.

O que é a Molecular Beam Epitaxy?

A MBE é um sistema que opera sob um vácuo ultra-alto e permite a produção de filmes finos de alta qualidade. Este equipamento complexo, semelhante ao que se vê em filmes de ficção científica, é essencial para o crescimento de diversos materiais cristalinos em um wafer, permitindo que os pesquisadores analisem como o crescimento de filmes influencia as propriedades dos materiais usados nos qubits.

Papel Fundamental na Pesquisa Quântica

William D. Oliver, professor de Engenharia Elétrica e Ciência da Computação no MIT, enfatiza a importância desse sistema ao dizer: "Para realizar toda a promessa da computação quântica, precisamos construir qubits que sejam robustos, reproduzíveis e extensíveis". Ele ressalta que muitas melhorias no desempenho dos qubits supercondutores estão diretamente relacionadas ao design de circuitos que são menos sensíveis ao ruído ambiental. Porém, esse caminho já mostrou seus limites, e é necessário um enfoque mais profundo em ciências dos materiais e engenharia de fabricação.

A Estrutura do Sistema MBE

A instalação da MBE no MIT.nano representa um marco considerável. O sistema ocupa uma área de 600 pés quadrados e é composto por seis câmaras distintas, projetadas para manter um ambiente controlado e propício à pesquisa.

• Load Lock: A primeira câmara onde o wafer é introduzido e de onde é removido o ar, criando um vácuo.
• Distribution Center: Funciona como um hub central que transfere os wafers para as outras câmaras.
• Growth Chamber: Onde ocorre a deposição de superfícies de materiais, típicamente átomos de metal supercondutor.
• Oxidation Chamber: Facilita o crescimento de materiais cerâmicos essenciais para os qubits.
• Storage Chamber: Armazena wafers adicionais dentro do vácuo.
• X-ray Photoelectron Spectroscopy (XPS) Chamber: Permite que os pesquisadores analisem a estrutura de camadas de materiais sem alterar o ambiente ao seu redor.

Importância do Ambiente Controlado

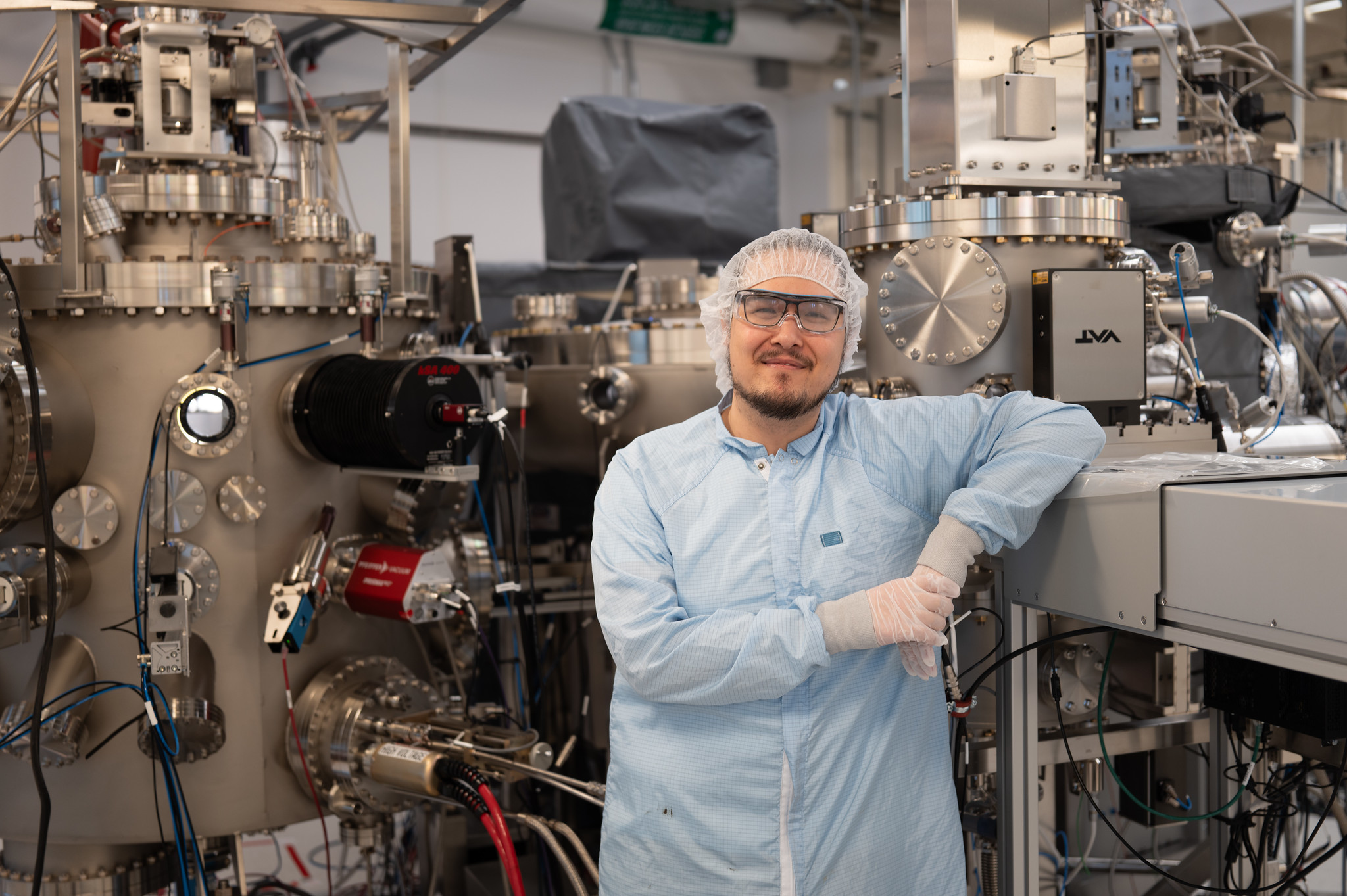

Patrick Strohbeen, um cientista de pesquisa do grupo EQuS, compara o sistema a uma estação espacial inversa, onde o vácuo superior ajuda a analisar as propriedades dos materiais em condições ideais. Esta câmara, além de ser a maior de sua categoria nos Estados Unidos, mantém uma temperatura constante de -90 graus Celsius, crucial para o crescimento preciso de filmes em escala atômica.

Explorando Interfaces Materiais

Uma das inovações deste sistema é a câmara XPS, que permite que os pesquisadores estudem interfaces enterradas sem perturbar o ambiente físico ou químico. Imagine como seria difícil avaliar o gelo sob a neve sem removê-la. Com a MBE, isso é feito de maneira eficiente e sem riscos.

Conclusão

O MIT.nano, com suas instalações de 45.000 pés quadrados, provê não apenas o espaço, mas também o suporte técnico e humano necessário para operações tão sensíveis. Com a MBE agora instalada, o centro se torna um verdadeiro parque de diversões para cientistas de materiais, possibilitando investigações inovadoras que colocarão MIT na vanguarda da pesquisa em computação quântica.
